Herramientas gráficas. Gráficos flotantes en Visual Chart 6
Esta semana continuamos mostrando más herramientas del graficador de Visual Chart 6.
Una vez que se ha pulsado sobre el comando Gráfico Flotante, iremos a la zona de la pantalla donde deseamos insertar la subventana y dibujaremos un rectángulo (manteniendo el botón izquierdo del ratón pulsado).
En este caso seleccionamos el símbolo de deseado (código ES), establecemos la configuración deseada (tipo, unidad de compresión e histórico) y pulsamos aceptar.
La ventana se puede redimensionar, haciendo clic sobre ella y ajustando de los bordes y vértices (siempre manteniendo el botón izquierdo pulsado).
En la imagen anterior vemos que en el gráfico flotante se han cambiando las dimensiones y se ha situado en la parte inferior derecha de la ventana.
Para eliminar un gráfico flotante, sólo hay que pulsar la tecla Supr una vez seleccionada la subventana. También se puede hacer desde el manejador de objetos, como el resto de elementos.
En siguientes publicaciones continuaremos mostrando otras herramientas y posibilidades de Visual Chart y resto de servicios ofrecidos.
En el menú Gráfico encontramos el grupo Herramientas donde hay un conjunto de comandos muy útiles para aplicar sobre la serie de datos, entre los cuales encontramos entre otros, la regla horizontal/vertical o las posiciones gráficas, (profundidad de mercado junto a la escala de precios).
Una de las herramientas disponible es el comando Gráfico flotante, el cual nos permite insertar en la ventana de un gráfico, unas o varias series de datos en formato más pequeño, con las mismas opciones de configuración y posibilidades que las del gráfico insertado en la ventana activa.
Una vez que tenemos activa la ventana donde vamos a abrir un gráfico flotante, usaremos el comando indicado en la siguiente imagen:
Una de las herramientas disponible es el comando Gráfico flotante, el cual nos permite insertar en la ventana de un gráfico, unas o varias series de datos en formato más pequeño, con las mismas opciones de configuración y posibilidades que las del gráfico insertado en la ventana activa.
Una vez que tenemos activa la ventana donde vamos a abrir un gráfico flotante, usaremos el comando indicado en la siguiente imagen:
En la siguiente imagen, vemos que el gráfico de la ventana activa es el del futuro Ibex-35 Plus Continuos.
Deseamos insertar en modo flotante el gráfico con la cotización intradiaria del futuro E-mini S&P500.
Una vez que se ha pulsado sobre el comando Gráfico Flotante, iremos a la zona de la pantalla donde deseamos insertar la subventana y dibujaremos un rectángulo (manteniendo el botón izquierdo del ratón pulsado).
A continuación se desplegará una ventana que contiene el diálogo de selección de símbolos.
En este caso seleccionamos el símbolo de deseado (código ES), establecemos la configuración deseada (tipo, unidad de compresión e histórico) y pulsamos aceptar.

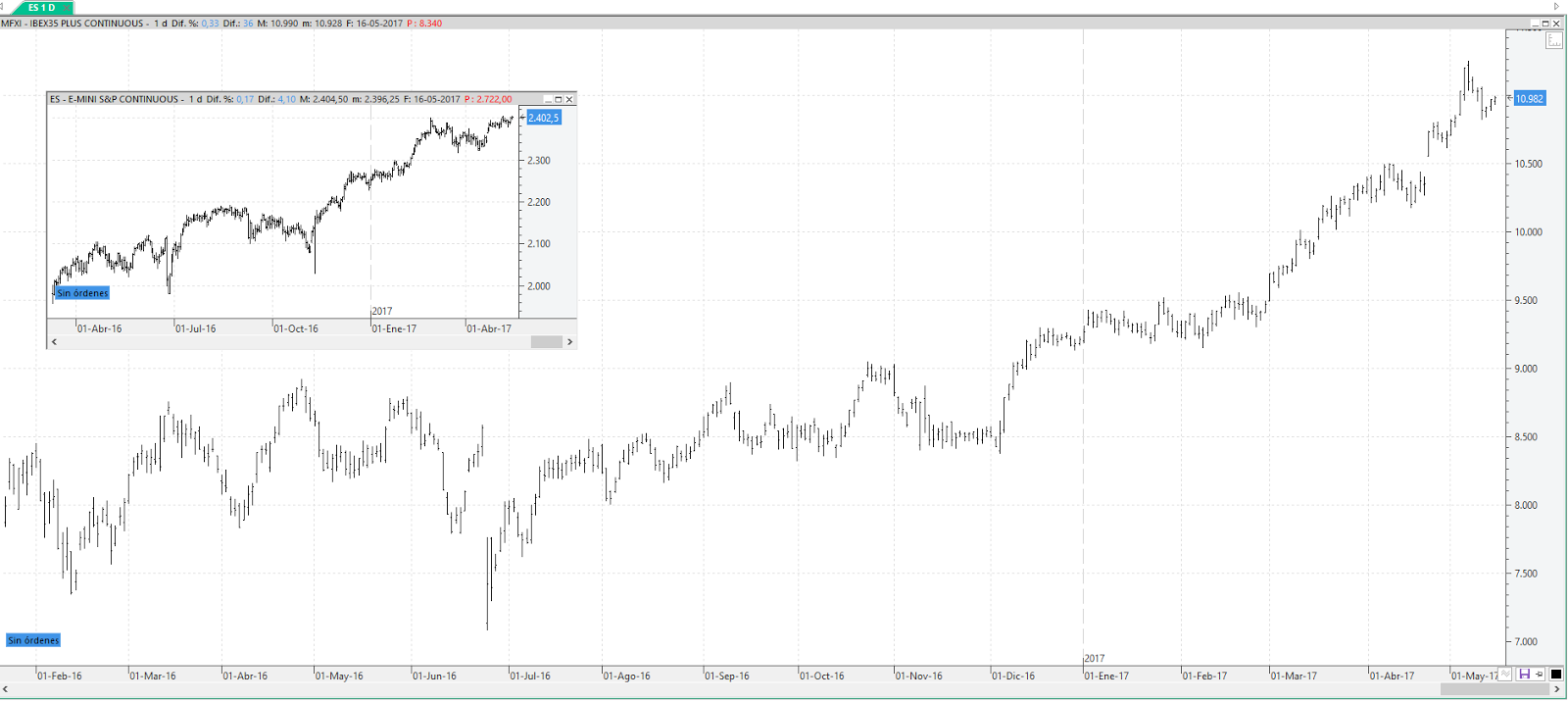

El gráfico quedará insertado tal y como aparece en la siguiente imagen.
La ventana se puede redimensionar, haciendo clic sobre ella y ajustando de los bordes y vértices (siempre manteniendo el botón izquierdo pulsado).
También se puede mover a cualquier otra parte de la ventana activa, utilizando la misma técnica (seleccionarla y arrastrar con el botón izquierdo del ratón pulsado.).
En la imagen anterior vemos que en el gráfico flotante se han cambiando las dimensiones y se ha situado en la parte inferior derecha de la ventana.
Para eliminar un gráfico flotante, sólo hay que pulsar la tecla Supr una vez seleccionada la subventana. También se puede hacer desde el manejador de objetos, como el resto de elementos.
En siguientes publicaciones continuaremos mostrando otras herramientas y posibilidades de Visual Chart y resto de servicios ofrecidos.
